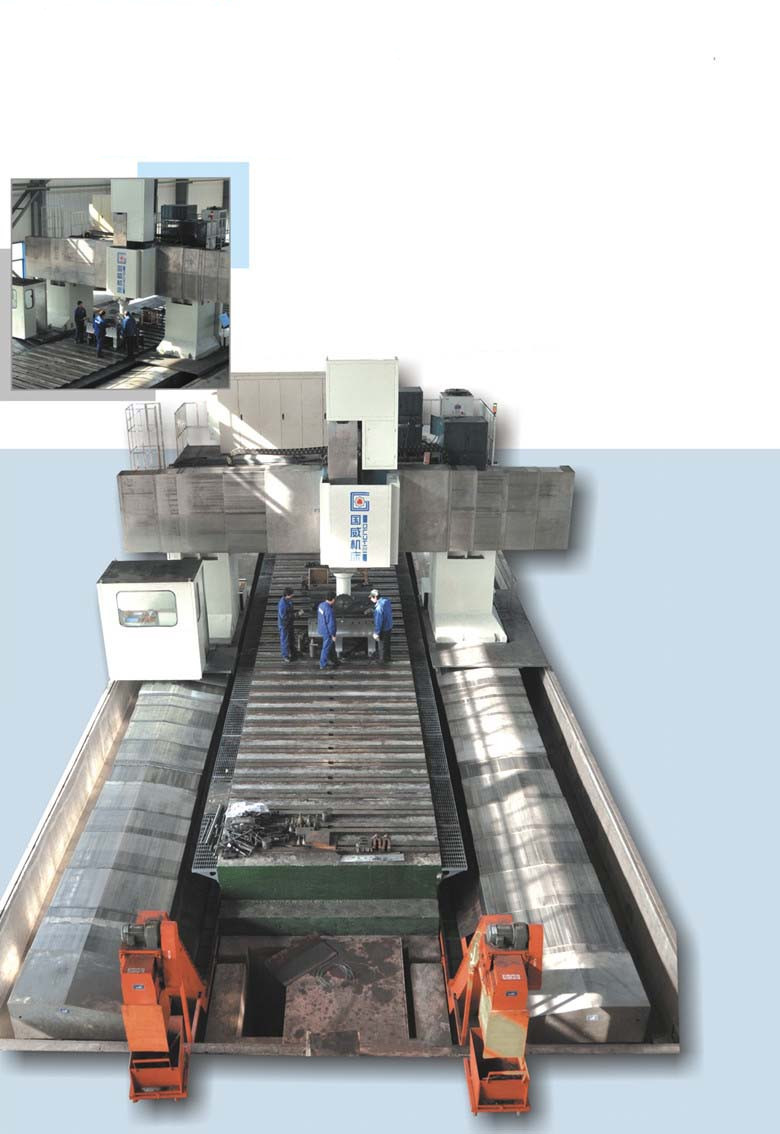

XK2540龙门移动式镗铣床




机床的用途:
XK25系列龙门移动式定梁数控镗铣床为我公司自行研制开发的系列产品。该系列机床具有刚性好,精度高,功率大,固定工作台能承载特重工件,且大幅度减少厂房内的占地面积等特点,是重型机械、轧钢机、汽轮机、柴油机、大型减速机等行业基础件加工的理想设备。
该系列机床可以进行铣,镗,钻,铰,刚性攻丝和轮廓铣削等工序的加工。可根据用户需要配置各种快换附件头(如各种加长主轴头、直角铣头、万能角铣头和反锪铣头等),工件一次装卡可实现五面加工。


机床的主要结构特点:
镗铣头滑枕
1) 镗铣头主轴由德国FRANZKESSLER AC主轴电机驱动,主传动箱有两个机械档,采用液压自动换挡,保证主轴有较宽的调速范围。
2)滑枕截面为600mm*600mm,结构为全包式,刚性好,抗震性强。
3)滑枕内有分度“C”轴和附件头液压装夹系统,保证附件头的自动装卸和(144×2.5°)分度。
4)滑枕内有分配阀,以保证附件头刀具的自动拉紧、松开,刀具的冷却、附件头的冷却等。
5)垂直主轴和水平主轴(直角铣头)有自动倾刀功能。
龙门移动(X轴)和镗铣头移动(Y轴)采用双齿轮齿条传动装置,并采用双电机预紧驱动系统。滑枕移动(Z轴)和横梁移动(W轴)采用滚珠丝杆,并采用双丝杆双电机同步驱动。龙门移动(X,X1轴)和横梁移动(W,W1轴)采用双检测同步驱动系统。各轴位置检测采用奥地利AMO钢栅尺实行全闭环控制。
各轴导轨均为静压导轨,采用多头泵恒流供油系统,调整维护简单方便,工作可靠性高。
横梁上有卸荷梁,以保证镗铣头的移动精度。
机床配置附件头库,可按程序实行自动装卸更换。
机床采用随龙门移动的可上下和左右移动的操作室进行操作。
机床配置液压系统和油温冷却装置。
机床两侧配置铁屑和冷却液收集装置。
龙门移动滑座前后床身的导轨面、镗铣头移动横梁左右导轨面、横梁移动立柱下导轨面均采用不锈钢伸缩板防护罩,横梁移动立柱上导轨面采用柔性风琴式防护罩。
10 机床采用德国西门子840D数控系统。



项目/产品 XK2540
工作台台面宽度(mm) 4000
工作台台面长度(mm) 14000*
工作台单位面积载重量(mm) 25
立柱间距(mm) 5300
铣头主轴端面至工作台面距离(mm) 2500
工作行程(mm)
龙门移动X轴 15000
镗铣头水平移动Y轴 6300
滑枕垂直移动Z轴 1750
镗铣头参数
主轴前支承直径(mm) ¢200
主电机功率(kw) 90
主轴转速范围(r/min) 5-1200
主轴锥孔IS0 60
主轴扭矩(N.m) 8000
滑枕截面尺寸(mm) 600×600
进给速度(快速)
龙门移动X轴 0-10000(10000)
镗铣头水平移动Y轴(mm/min) 0-10000(10000)
滑枕垂直移动Z轴(mm/min) 0-5000(5000)
